Parámetros Biomecánicos

Los Correlatos Biomecánicos incluyen información relativa a la dinámica de las cuerdas vocales durante la fonación. Su interpretación clínica es clave para el cribado y caracterización de la patología de la voz, de origen orgánico o funcional.

Tabla de parámetros

Los 22 correlatos biomecánicos

#	Nombre del parámetro	Unidad	Valor clínico
01	Frecuencia Fundamental (F0)	Hz.	Número de veces que los pliegues vocales vibran por segundo en la muestra analizada.
02	Relación de los ciclos de cerrando	u.r	Establece la relación de ciclos existente en fase de cerrando entre los bordes libres.
03	Grado de asimetría	u.r	Asimetría en la dinámica del borde libre durante el abierto.
04	Fase de cerrado	%	Porcentaje de tiempo en el cual los bordes libres permanecen en contacto.
05	Fase de abierto	%	Porcentaje de tiempo en el cual los bordes libres permanecen separados.
06	Fase de abriendo	%	Porcentaje de la fase de cerrado con dinámica de separación.
07	Fase de cerrando	%	Porcentaje de la fase de cerrado con dinámica de aproximación.
08	Índice de tensión	u.r	Tensión asociada al borde libre.
09	Fuerza del cierre glótico	u.r	Empuje adicional o constricción del espacio glótico.
10	Índice de eficiencia	u.r	Aprovechamiento de la energía durante la producción de la voz.
11	Amplitud del GAP	u.r	Separación permanente en función de la línea media entre ambos bordes libres.
12	Tamaño del GAP	u.r	Cierre glótico incompleto en relación con el cerrado.
13	Índice de inestabilidad en el ciclo	u.r	Inestabilidad o incapacidad para soportar la tensión estable.
14	Índice de variación en amplitud	u.r	Inestabilidad o incapacidad para mantener la amplitud estable.
15	Índice de bloqueo de la vibración	u.r	Pérdidas de vibración del borde libre.
16	Índice de amplitud	u.r	Separación entre los bordes de los pliegues vocales en relación con la línea media.
17	Índice de la onda mucosa en cerrado	u.r	Correlato de onda mucosa observado durante la fase de cerrado.
18	Índice de la onda mucosa en abriendo	u.r	Correlato de onda mucosa observado durante la fase de abriendo.
19	Alteración de la onda mucosa en cerrado	u.r	Grado de alteración de la onda mucosa (Edema o Fijación) en fase de cerrado.
20	Alteración de la onda mucosa en abriendo	u.r	Grado de alteración de la onda mucosa (Edema o Fijación) en fase de abriendo.
21	Índice de desequilibrio estructural	u.r	Hace referencia a un impacto glótico no significativo o compensado.
22	Índice por alteración de masa IG	u.r	Correlaciona con una posible alteración estructural en la masa del borde libre.

Análisis avanzado

Perfil de desequilibrio

— Línea continua = Parámetro Unipolar
– – Línea discontinua = Parámetro Bipolar
↑ Flecha en aumento = Valor mayor
↓ Flecha en disminución = Valor menor

[01] Alteration Mass

Correlaciona con la presencia de una alteración estructural con efecto masa que causa alteración en el cierre glótico y en el modo de vibrar de los pliegues vocales.

[02] Glot.pow

(+) Excesiva tensión de la musculatura implicada en el cierre glótico.
(−) Falta de tensión de la musculatura implicada en ejecutar y mantener el cierre glótico.

[03] Open

(+) Desequilibrio por aumento del tiempo de abierto.
(−) Desequilibrio por disminución del tiempo de abierto de los pliegues vocales.

[04] Close

(+) Desequilibrio por aumento del tiempo de cerrado.
(−) Desequilibrio por disminución del tiempo de cerrado de los pliegues vocales.

[05] & [06] Mucosal Wave

(+) Aumento de la onda mucosa durante la fonación, diferenciando fase de abierto y cerrado.
(−) Disminución de la onda mucosa durante la fonación.

[07] Warning gap

Indica la presencia de un GAP significativo. Marca la pérdida de contacto entre los bordes libres del pliegue vocal.

[08] Asymmetry

Hace referencia a la probabilidad de una afectación o dinámica diferente entre ambos bordes libres de los pliegues vocales.

Visualización dinámica

Perfil Dinámico

Perfil Dinámico de Cerrado

Representa la dinámica del borde libre asimilando simetría en el movimiento entre ambas cuerdas vocales. Recoge la dinámica desde el final de la fase de abierto hasta el final de la fase de cerrado.

Permite valorar cómo se produce la aproximación del borde libre y visualizar el efecto de onda mucosa, valorando la normalidad del modo de cierre y duración.

Perfil Dinámico de Abierto

Representa la dinámica del borde libre asimilando simetría en el movimiento entre ambas cuerdas vocales. Recoge la dinámica desde el final de la fase de cerrado hasta el final de la fase de abriendo.

Permite valorar el modo en el que se separa el borde libre, su amplitud, la duración de la fase y la onda mucosa asociada.

Representación gráfica

Onda Biomecánica

Onda S

Representa la disposición secuencial de los puntos de referencia omitiendo el valor temporal en periodo. Permite identificar la totalidad de los puntos presentes, incluso si presentan solapamiento temporal.

Onda T

Onda biomecánica considerando el valor de periodo de cada punto de referencia. Se muestran varios ciclos consecutivos. Onda real vinculada al factor temporal.

Puntos de Referencia

Permiten identificar los diferentes segmentos que determinan las fases del ciclo:

Punto de inicio de la fase de cerrado.

Punto intermedio en amplitud en fase de cerrado.

Punto de finalización de fase de cerrado e inicio de la fase de abierto.

Aparece en alteración biomecánica. Indica un cierre indeseado durante la fase de abierto.

Los puntos R (R1, R2,…) representan abiertos indeseados durante la fase de cerrando. Se asocian con alteración biomecánica y/o lesión.

Diagnóstico vocal

Screening de Voz

Cribado de Patología

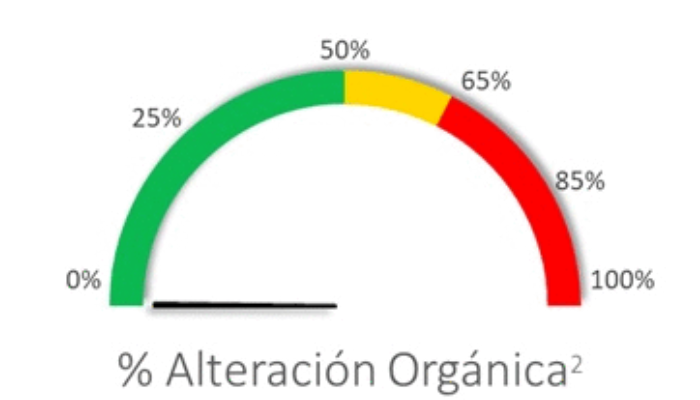

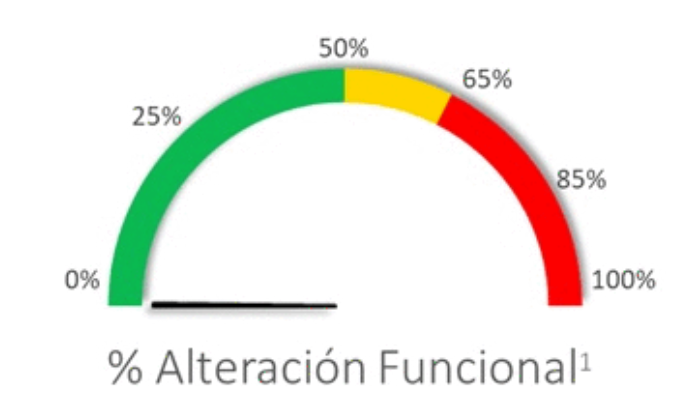

Permite establecer el porcentaje de alteración funcional u orgánica asociada a la voz de un paciente, con una representación gráfica de fácil comprensión.

El porcentaje de alteración es independiente en la patología funcional y en la orgánica, pueden coincidir o ser completamente independientes. Dependerá de la patología y el modo de compensación del paciente.
